自动V槽分板机/全自动分板机   机器简要说明：

     全自动在线V槽分板机型“V”槽分板機對分板質量有更進一步的提高；可实现V槽X,Y双方向自动分切，对分切铝基板（300-1500MM)、铜基板、FR4、玻纤板分裁乾淨無毛刺，分板机可以接驳流水线实现全自动分板无需人工放板；分切好的板经流水动运走大大节省人力，完全实现无人化分板作业。变换产品时直接换取刀模部分无需人工去慢慢调刀大大节省时间。

自动V槽分板机/全自动分板机   机器特点：

1、设备用于单组多刀自动分板，根据不同产品制作不同的模。且更换产品方便快捷。

2、电气控制部分可在人机界面选择即可实现，方便开启或屏蔽；

3、有人机界面，台面上采用光幕形式及亚克力罩，确保安全

4、分板刀模下面有集尘托盘（可以根据客户要求加装吸尘装置）

5、整体采用落地式结构

6、自动线设备机架采用方通焊接机架，钣金件封板，表面烤钢漆；

7、设备工作台面采用45#钢板或ＡＬ6061铝板，表面镀铬/氧化；

8、设备外形尺寸：长1900*宽700*高1100 （板到地面的距离为：900MM）

9、设备净重200KG

自动V槽分板机/全自动分板机   机器参数：

1、设备适用于所有带V槽的拼板

2、分切长度：长度小于400的V槽拼板

3、分切厚度：0.5～3.5 MM

4、分切拼板宽度6-240ＭＭ

5、分切材质：纤维板、铝基板、铜基板

6、刀模精度： +0.1MM

7、刀模寿命：50万次以上

8、数据监控系统：开机时间监控，产能监控，设备故障信息及自动排异系统等.

9、分板工作方式：采用送板机或直接吸盘对接流水线，将PCBA送入或吸入分板模上，装模后通过设定的程式路线，按PCBA拼板的V槽走完。分切完后通过吸盘装产品和费料边同时吸走。费料边到费料框上送入，产品送入流水线上的盘子内送走。循环作业完全实现无人化生产。

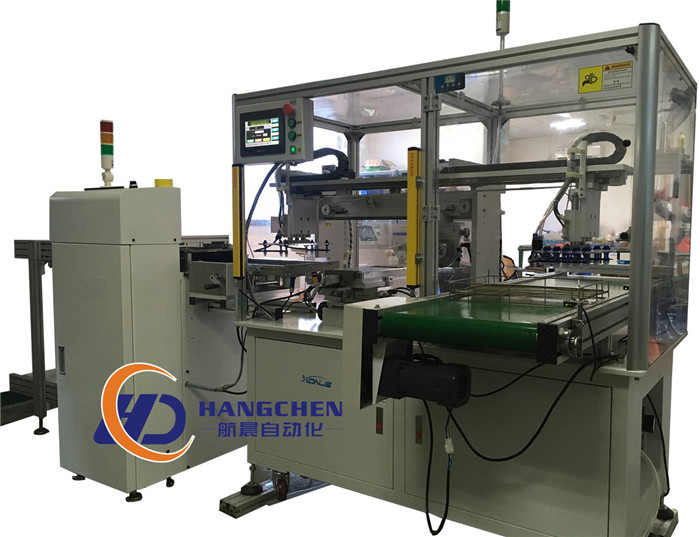

整机图片：

送板机构图如下：

自动分板机构图如下：

切完出料机构图如下：
