型号：HC-L830

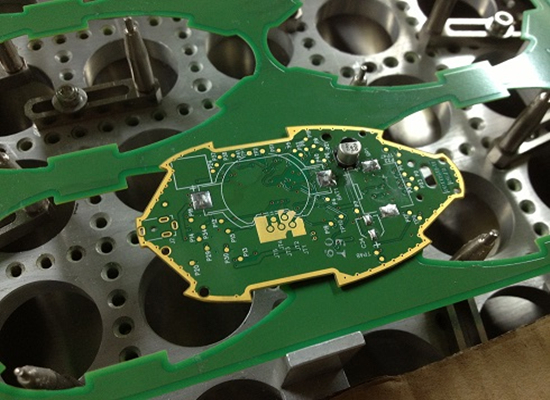

用途：适用于分切各种邮票孔及点连接的PCBA线路板及LED灯铝基板铜基板等。
关注微信了解更多
|
视觉锣板机 HC-L830 机器参数：
1，Overall（概述） |
||
| 设备尺寸 | 1220mm*1450mm*1420mm | |
| 重量 | 500KG | |
| 底脚可调高度 | 60~110mm | |
| 2，Manipulator(机械手) | ||
| 操纵马达类型 | Panasonic MINAS A4系列 | |
| 操纵马达重复精度 | 0.001mm | |
| 各轴最大工作范围 | 680mm*360mm*50mm | |
| 3，Work station（工作台） | ||
| 板的定位方式 | 治具定位、万能顶针定位、视觉校正 | |
| 上下板方式 |
|
人工放置 |
| 分板最大尺寸 |
|
320mm*320mm |
| 板最大厚度 |
|
5mm |
| 4，Fixturing（夹具） | ||
| 刚性夹具 |
|
万能顶针（金属）和专用防静电治具 |
| 上端夹紧 |
|
采用孔定位方式 |
| 5，Spindle Motor(主轴) | ||
| 功率 |
|
400W |
| 最大转速 |
|
40000rpm/min |
| 冷却方式 |
|
自然冷和风冷两种 |
| 更换工具方式 |
|
专用扳手更换 |
| 6，Routing capability（切割能力) | ||
| 最大切割速度 |
|
100mm/s |
| 最大移动速度 |
|
3000mm/s |
| 切割重复精度 |
|
0.01mm |
| 7，Vacuum System（真空系统） | ||
| 过滤系统功率 |
|
1.5KW220V单相电机 |
| 过滤器 |
|
立式和卧式两种 |
| 8，Utilities（效用） | ||
| Power（功率） |
|
2KW AC220V |
| Air supply（气压） |
|
2~5KG/cm2 |
| 9，Programming（程序） | ||
| 编程方式 |
|
在线编程 |
| 编辑功能 |
|
直线、斜线、圆孤、圆 |
| 程序存储 |
|
跟据需要选择存储位置 |
| 配置编程CCD |
|
computar系列高像素彩色CCD |
| 刀具直径补偿 |
|
提供不同角度不同形状补尝供用户选择 |
| 过滤器设定 |
|
每次加工完成自动清洁过滤器并将灰尘集中到集沙尘箱 |
| 10，Operation Monitors（操作监视） | ||
| 三色灯 |
|
高亮度三色灯监视机器的各种工作状态 |
| 工具好坏检测 |
|
刀具寿命自动检测，使用时间检测 |
| 马达过热检测 |
|
具有过热、过载、低电压等保护功能 |
| 伺服过载检测 |
|
具有过载、线路是否正常、低电压等保护功能 |
| 工具寿命跟踪 |
|
刀具寿命自动检测 |
| 分板计数 |
|
分板型号、分板计数，多样化的计数方式。 |
| 机器报错记录 |
|
软件自动记忆机器所有报警记录 |
| 11，Accuracy（精度） | ||
| 轴位置精度 |
|
0.001mm |
| 分板精度 |
|
0.01mm |
| 12. Safety（安全防护） | ||
| 工作范围保护罩 |
|
采用四面密封保护方式 |
| 门的互锁保护传感器 |
|
前后安全门微动开关感应 |
| 紧急停止按钮 |
|
左右工作台 |
